Projekt domu wielorodzinnego BSC2 budynek socjalny, 9720

Dane techniczne

• Powierzchnia użytkowa 348.06 m²
• Powierzchnia zabudowy 450.56 m²
• Kubatura 1707.00 m³
• Kąt nachylenia dachu 3.00°
• Wysokość budynku 3.79 m
• Min. wymiary działki 44.07x21.38 m
• Pracownia Pro Arte

Technologia budowy

Prezentowane przez nas budynki socjalne są dostępne w technologii tradycyjnej – murowanej.

W technologii murowanej, ściany nośne zaprojektowano z pustaków ceramicznych gr. 44 cm zewnętrzne i 25 cm wewnętrzne.
Ścianki działowe zaprojektowano gr. 12 cm z cegły ceramicznej kratówki bądź dziurawki.
Stropy międzykondygnacyjne przewidziano jako gęstożebrowe gr. 26,5 cm.
Dach drewniany, o konstrukcji krokwiowej, pokryty papą termozgrzewalną, o kącie nachylenia 3o w stosunku do poziomu.
Przewidziano docieplenie podłogi na gruncie płytami styropianowymi, natomiast dach docieplono matami z wełny mineralnej.

Odprowadzenie wody opadowej z dachu możliwe będzie przez zastosowanie systemu rynien i rur spustowych wewnętrznych.
Instalację wentylacyjną zaprojektowano przy pomocy kształtek wentylacyjnych, na dachu zakończonych wywiewkami dachowymi.
Przewidziano bezpośredni dostęp do skrzynki zasilania elektrycznego z zewnątrz. Wodomierz dostępny tylko z wewnątrz mieszkania.
Przewidziano instalację c.o. zasilaną energia elektryczną.
Zaprojektowano możliwość odcięcia zarówno energii elektrycznej jak i wody z zewnątrz budynku.

Opis

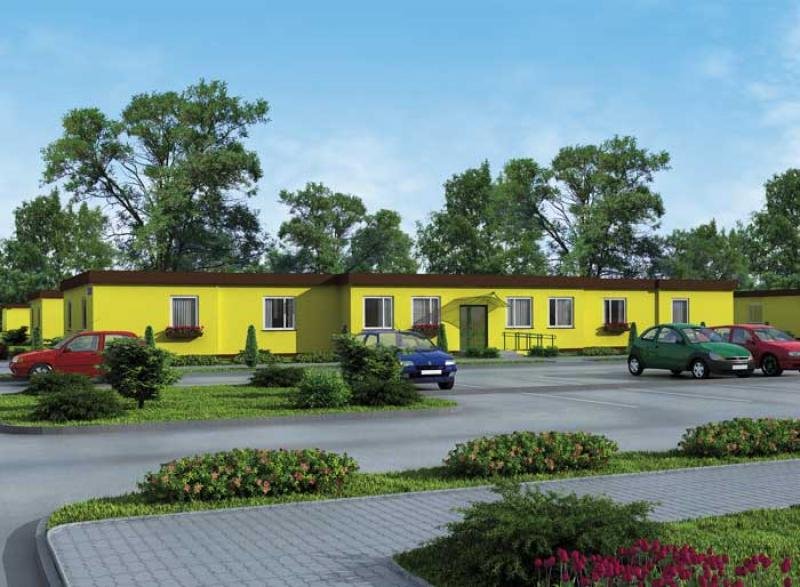

BSC2- budynek socjalny Ten projekt jest największym z proponowanych przez nas budynków socjalnych. Z pewnością sprawdzi się w miastach, gdzie zapotrzebowanie na tego typu budynki jest duże.

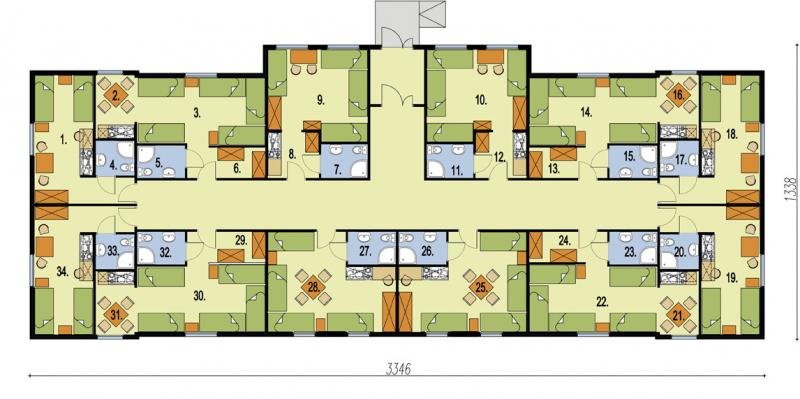

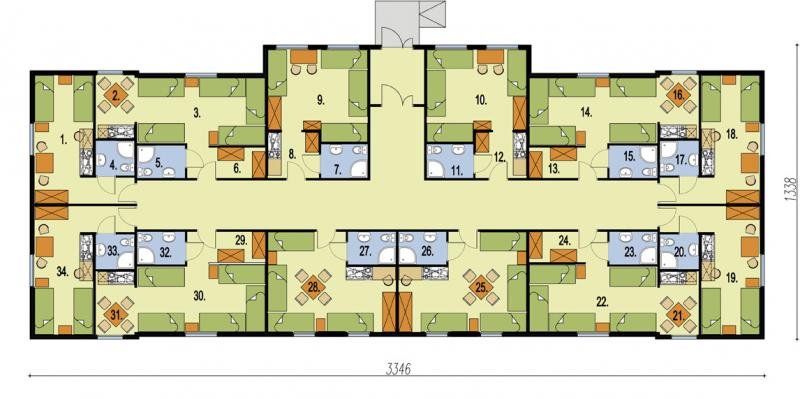

 Budynek składa się z 12 segmentów, 4 dwuosobowych oraz 8 czteroosobowych. Adaptacja tego projektu do innych przeznaczeń nie będzie większym kłopotem. Polecamy!

Projekt typowy budynku socjalnego. Projekt (4 egz.) składa się z części architektonicznej, konstrukcyjnej, części zawierającej instalacje elektryczne (wraz z rozwiązaniem elektrycznego ogrzewania budynku) i instalacje sanitarne wod.-kan.. Do projektu dołączony jest także kosztorys ślepy (1 egz.).
