Projekt domu wielorodzinnego BSC1 budynek socjalny, PDJ-9719

Dane techniczne

• Powierzchnia użytkowa 304.52 m²
• Powierzchnia zabudowy 332.14 m²
• Kubatura 1228.92 m³
• Kąt nachylenia dachu 3.00°
• Wysokość budynku 3.70 m
• Min. wymiary działki 35.18x20.20 m
• Pracownia Pro Arte

Technologia budowy

W  technologii murowanej, ściany nośne zaprojektowano z pustaków ceramicznych gr. 44 cm zewnętrzne i 25 cm wewnętrzne.
Ścianki działowe zaprojektowano gr. 12 cm z cegły ceramicznej kratówki bądź dziurawki.
Stropy międzykondygnacyjne przewidziano jako gęstożebrowe gr. 26,5 cm.
Dach drewniany, o konstrukcji krokwiowej, pokryty papą termozgrzewalną, o kącie nachylenia 3o w stosunku do poziomu.
Przewidziano docieplenie podłogi na gruncie płytami styropianowymi, natomiast dach docieplono matami z wełny mineralnej.

Odprowadzenie wody opadowej z dachu możliwe będzie przez zastosowanie systemu rynien i rur spustowych wewnętrznych.
Instalację wentylacyjną zaprojektowano przy pomocy kształtek wentylacyjnych, na dachu zakończonych  wywiewkami dachowymi.
Przewidziano bezpośredni dostęp do skrzynki zasilania elektrycznego z zewnątrz. Wodomierz dostępny tylko z wewnątrz mieszkania.
Przewidziano instalację c.o. zasilaną energia elektryczną.
Zaprojektowano możliwość odcięcia zarówno energii elektrycznej jak i wody z zewnątrz budynku.

Opis

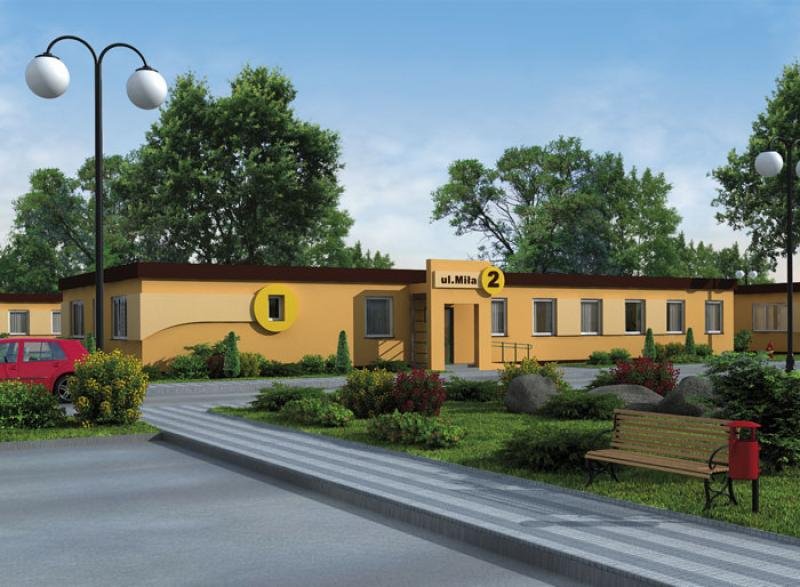

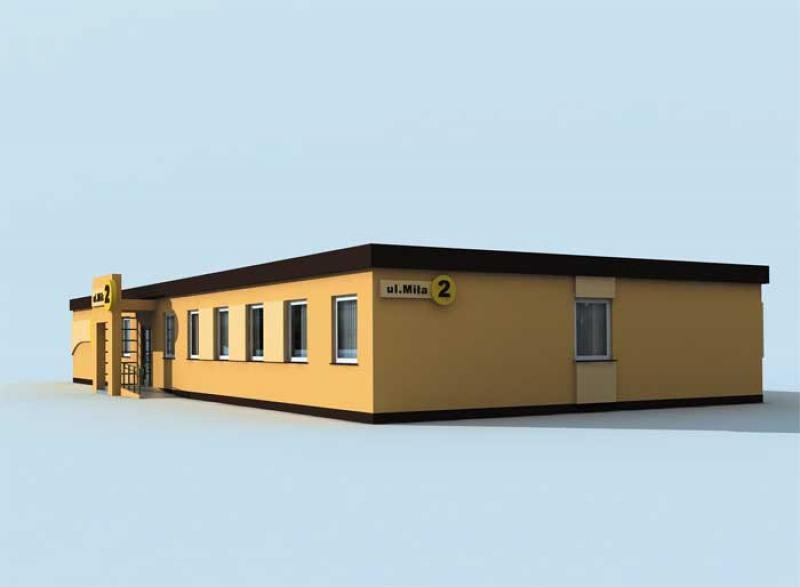

BSC1– budynek socjalny Ten projekt budynku socjalnego może mieć liczne zastosowania takie jak: dom wypoczynkowy, dom spokojnej starości, akademik. Jest to także świetna propozycja dla państwowych inwestorów.

Wejście znajduje się od północy, nieduży wiatrołap prowadzi do komunikacji łączącej wszystkie 2 i 4 osobowe segmenty. Na budynek składają się jeszcze dwie łazienki oraz kuchnia usytuowane we wschodniej części budynku.

Szczególnie zachęcamy inwestorów do adaptacji budynku na ośrodki rekreacyjne i wypoczynkowe.

Projekt typowy budynku socjalnego. Projekt (4 egz.) składa się z części architektonicznej, konstrukcyjnej, części zawierającej instalacje elektryczne (wraz z rozwiązaniem elektrycznego ogrzewania budynku) i instalacje sanitarne wod.-kan.. Do projektu dołączony jest także kosztorys ślepy (1 egz.).
