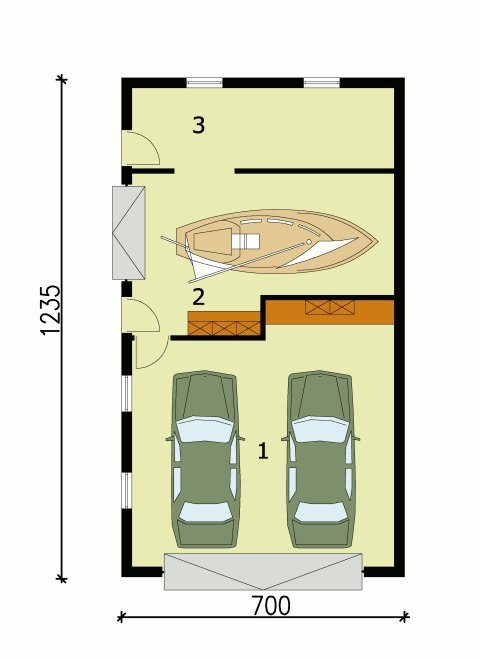

Projekt garażu G126 garaż trzystanowiskowy z pomieszczeniem gospodarczym, PG-319

Dane techniczne

• Powierzchnia użytkowa 75.32 m²
• Powierzchnia zabudowy 86.45 m²
• Kubatura 378.00 m³
• Kąt nachylenia dachu 30.00°
• Powierzchnia dachu 128.30 m²
• Wysokość budynku 5.38 m
• Min. wymiary działki 14.00x20.35 m
• Garaż 62.32 m²
• Pracownia Pro Arte

Technologia budowy

Technologia tradycyjna :
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe grubości 12cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- więźba dachowa drewniana o konstrukcji krokwiowo-jętkowa z grzędą
- pokrycie dachówka ceramiczna
- wymiar bram garażowych 1x 2400x2400 ; 1x5000x2400

Technologia szkieletu drewnianego :
- powierzchnia użytkowa - 76,23m2
- powierzchnia zabudowy - 86,45m2
- powierzchnia całkowita - 86,45m2
- kubatura - 400,00m3
- ściany zewnętrzne : słupki 5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,5cm , a wewnątrz płytą gipsowo-włóknową 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe : słupki 5x9 rozstawione max. co 40cm obite z zewnątrz i wewnąrz płytą GK 1,25cm, przestrzeń między słupkami wypełnione wełną mineralną 9cm.
- docieplenie warstwą styropianu gr. 5 cm.
- wysokość budynku 5,64m
- dach dwuspadowy 30°
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym z grzędą
- pokrycie dachówka ceramiczna
- wymiar bram garażowych 1x 2400x2400 ; 1x 5000x2400

Opis

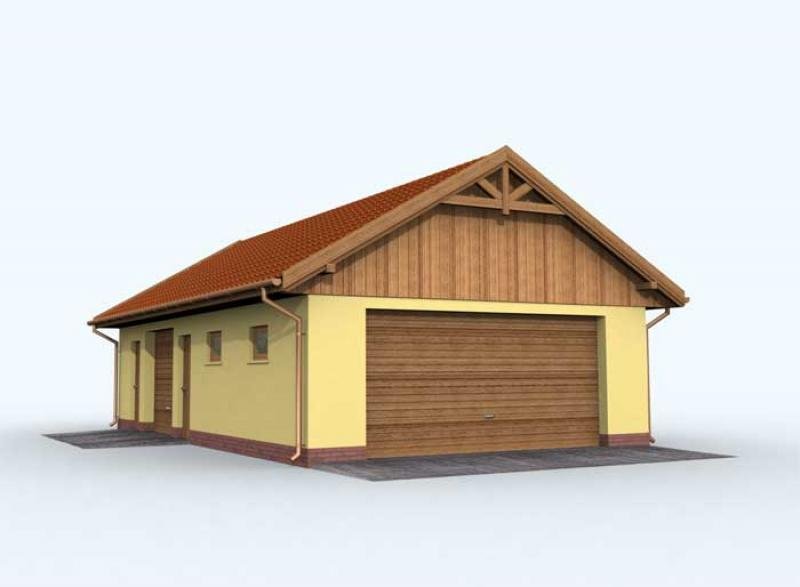

Projekt garażu trzystanowiskowego z pom. gospodarczym.

Wymiar bram garażowych 1x 2400x2400 ; 1x  5000x2400
Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. Do projektu załączone są podstawowe zestawienia stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
