Projekt domu jednorodzinnego HG-S3, PDJ-2398
Cena projektu
3 450.00 złDane techniczne
- Powierzchnia użytkowa 125.00 m²
- Powierzchnia zabudowy 122.00 m²
- Kubatura 676.00 m³
- Kąt nachylenia dachu 37.00°
- Wysokość budynku 8.00 m
- Min. wymiary działki 22.00x18.00 m
- Garaż 25.60 m²
- Pracownia HG ATELIER
Technologia budowy
Ściany:
Ściany zewnętrzne warstwowe:
* pustak ceramiczny MAX 29 cm
* styropian 15 cm
Ściany wewnętrzne:
* cegła kratówka 25 cm (nośne)
* cegła kratówka 12 cm (działowe)
Stropy:
Strop żelbetowy 12 cm
Wykończenie:
Schody żelbetowe
Dach
Konstrukcja dachu drewniana. Kąt nachylenia połaci 37
Opis
Dom jednorodzinny, przeznaczony dla 5 osobowej rodziny.
Budynek wolnostojący, parterowy (podpiwniczony) z użytkowym poddaszem.
W budynku zaprojektowano trzy strefy:
* gospodarczą (piwnice), - piwnica; kotłownia;
* dzienną (parter), w skład której wchodzą - wiatrołap; hall; łazienka; kuchnia; salon i pokój;
* oraz strefę nocną (poddasze), w której znajdują się cztery sypialnie i łazienka.
Budynek o wymiarach 10,0 m
Rzuty

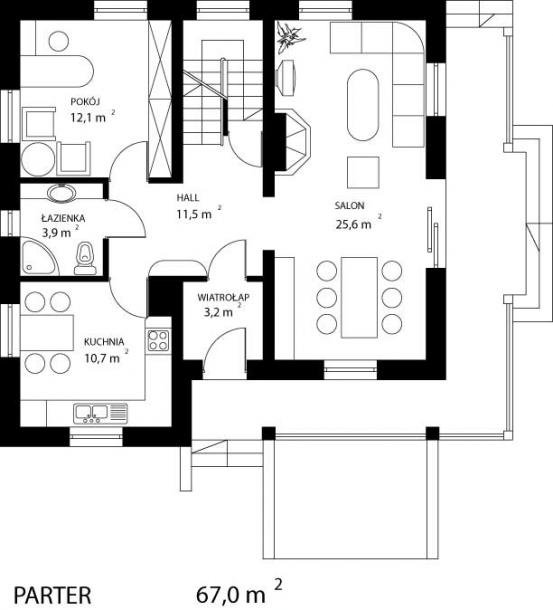

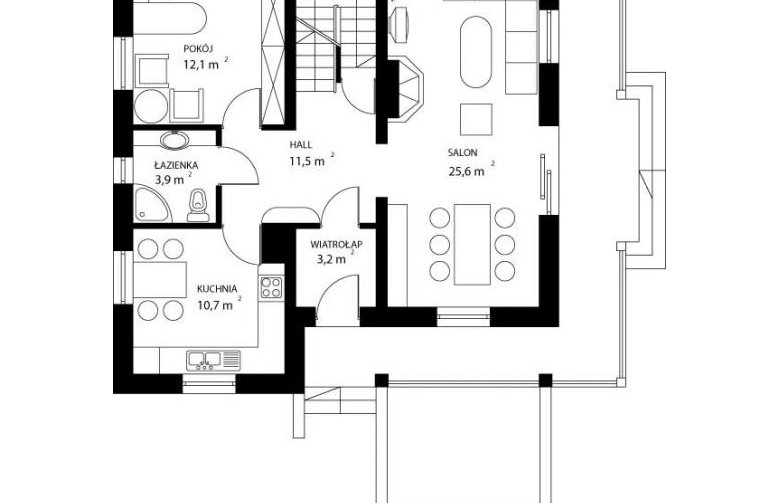

RZUT PARTERU
- Wiatrołap 3,2 m2
- Łazienka 3,9 m2
- Kuchnia 10,7 m2
- Pokój 12,1 m2
- Salon 25,6 m2

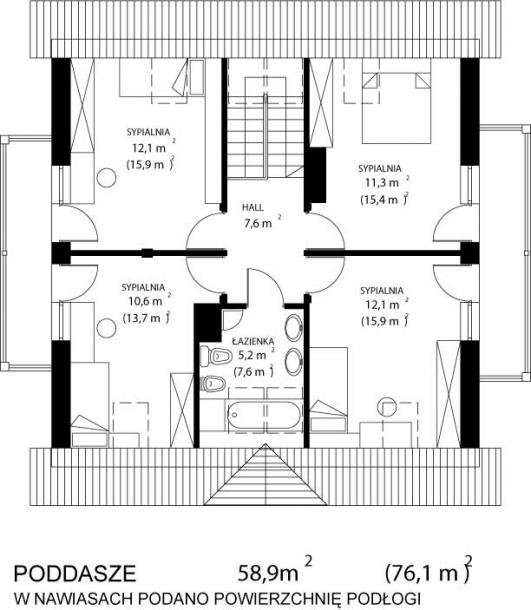

RZUT PODDASZA
pow. użytkowa (podłóg)
1. Hall7,6 m2 (7,6 m2)
2. Sypialnia12,1 m2(15,9 m2)
3. Sypialnia11,3 m2 (15,4 m2)
4. Sypialnia10,6 m2(13,7 m2)
5. Sypialnia12,1 m2(15,9 m2)
6. Łazienka5,2 m2 (7,6 m2)
Razem58,9 m2 (76,1 m2)

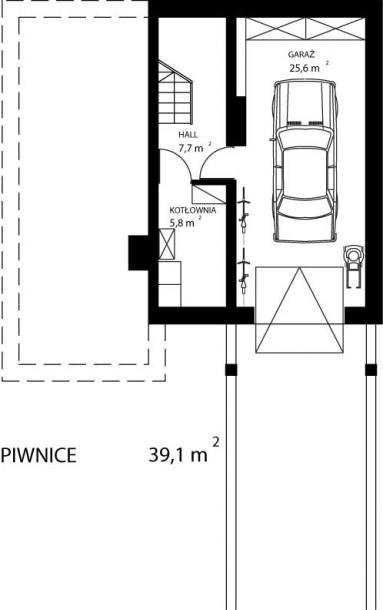

RZUT PIWNICY
- Hall 7,7 m2
- Kotłownia/pralnia 5,8 m2
- Garaż 25,6 m2

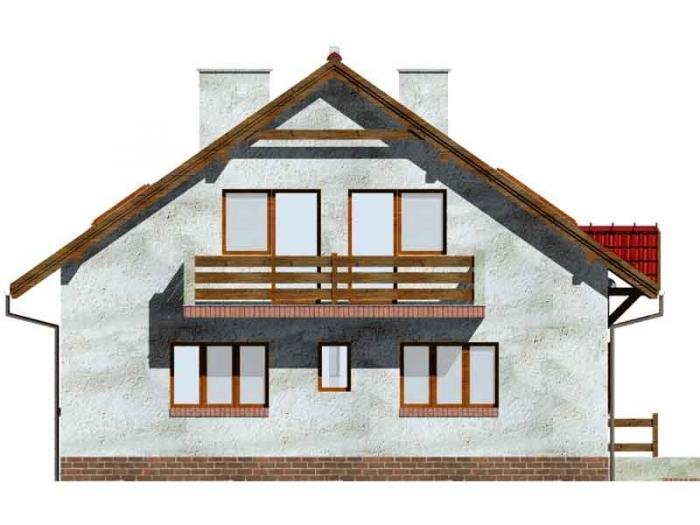

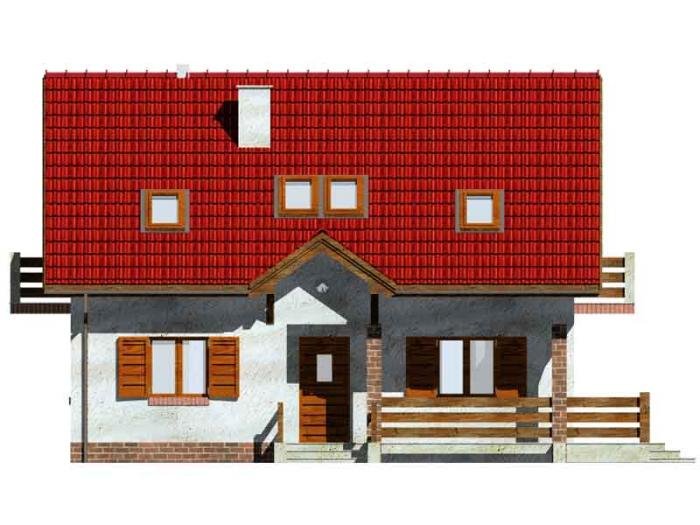

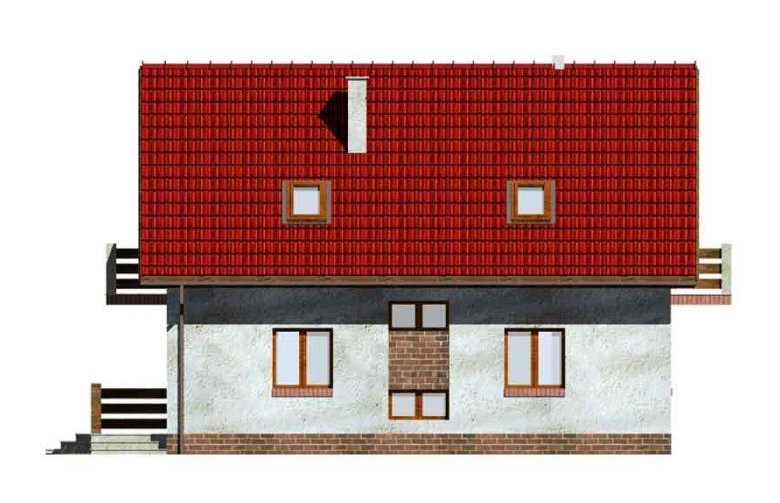

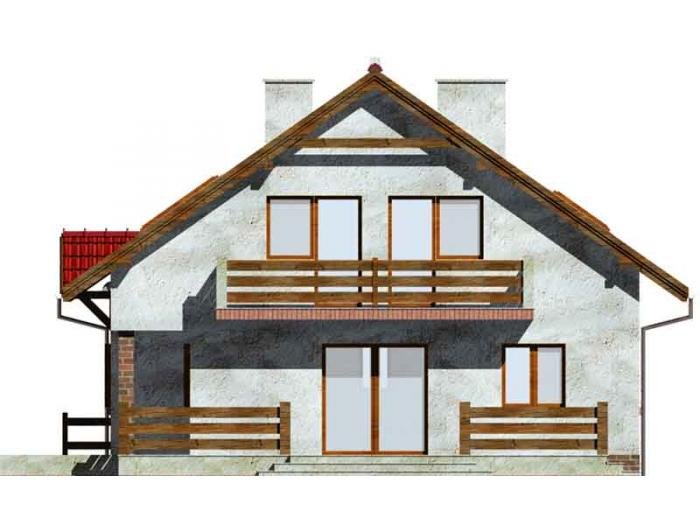

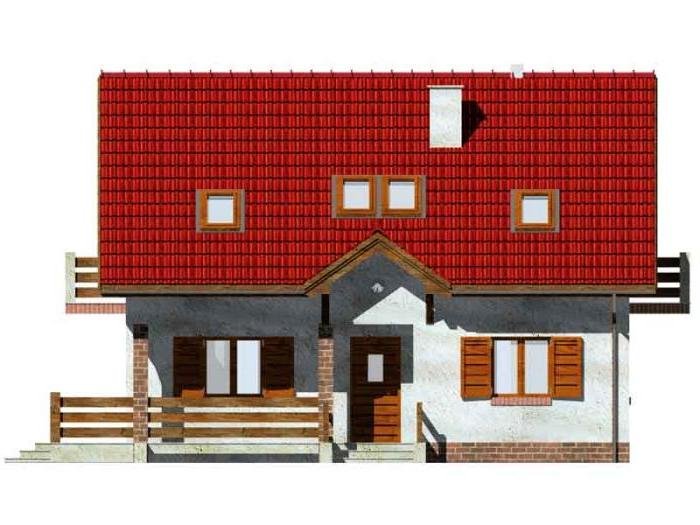

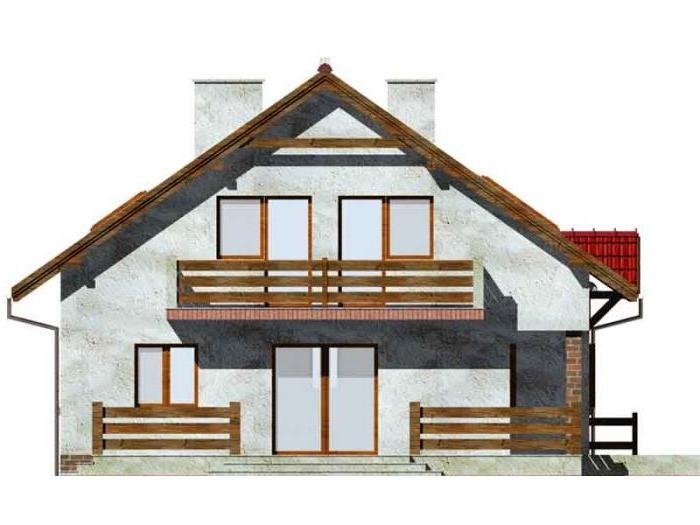

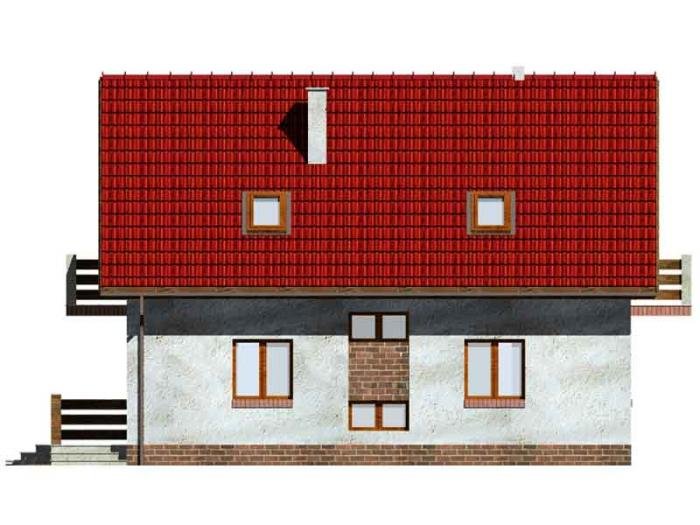

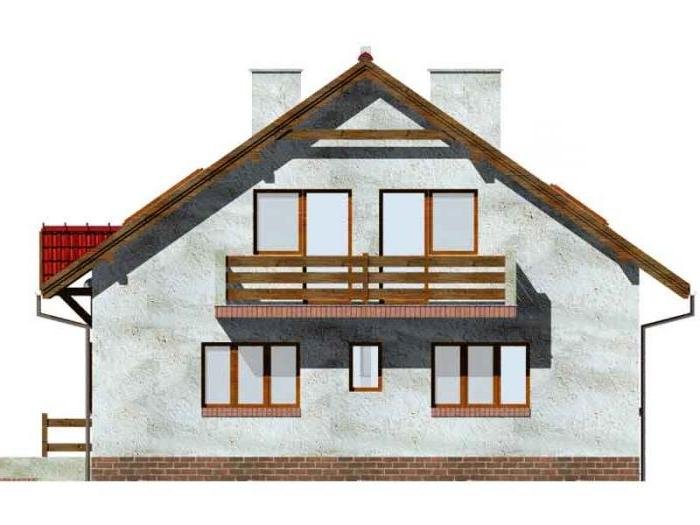

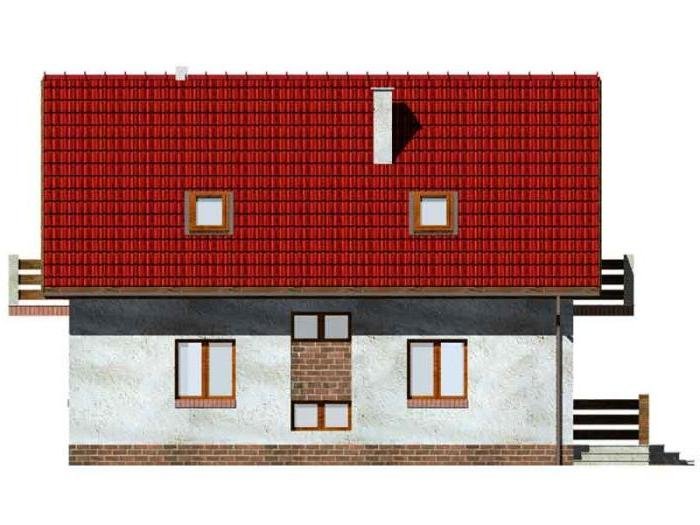

Elewacje
Usytuowanie
