Projekt budynku gospodarczego S40 Stajnia dla koni - 26 boksów, PG-859
Cena projektu
6 400.00 złDane techniczne
- Powierzchnia użytkowa 1159.31 m²
- Powierzchnia zabudowy 809.36 m²
- Kubatura 5170.00 m³
- Kąt nachylenia dachu 30.00°
- Powierzchnia dachu 1.09 m²
- Wysokość budynku 8.19 m
- Min. wymiary działki 26.40x68.23 m
- Pracownia Pro Arte
Technologia budowy
Technologia tradycyjna:
- w części stajennej ściany murowane grubości 25cm.
- w części mieszkalnej ściany murowane grubości 30cm + 10cm styropian.
- konstrukcja więźby dachowej drewniana
- pokrycie dachówka ceramiczna
Opis

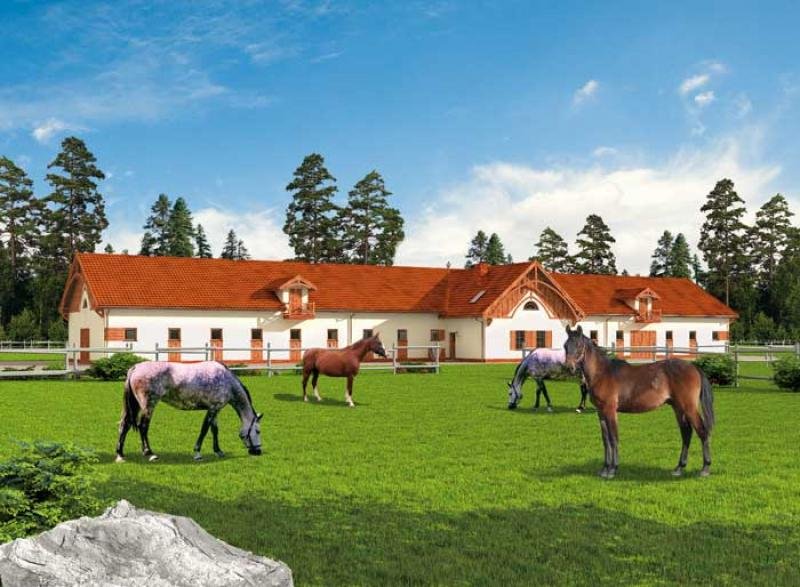

Stajnia na 26 koni z pomieszczeniem mieszkalnym i lonżownikiem Wymiary boksów: 3m x 4m Wymiary bram wejściowych 3,20m x 2,60m Wyjątkowy projekt stajni, dla tych z Państwa, którzy chcą za jednym zamachem wejść w posiadanie stajni i domu. Ten projekt to wymarzony wybór dla miłośników koni. 26 boksów dla koni oraz część mieszkalna, na którą składa się m.in. pokój dzienny z łóżkami i aneksem kuchennym, łazienka, słowem wszystko, czego do życia potrzeba. Dzięki tej stajni Twoje marzenia są bliskie spełnienia. 26 boksów, izolatki dla konia, paszarnia, siodlarnia, myjnia, skład siana i słomy, pomieszczenie pomocnicze, lonżownik oraz część mieszkalna dla ludzi to elementy stajni S40. We wschodniej części przeznaczonej dla koni znajduje się boks powiększony, będący dogodnym pomieszczeniem dla oźrebionej klaczy. Natomiast w części przeznaczonej dla pracowników obsługi lub właścicieli znajdziemy 2 niezależne łazienki, jedną na parterze jedną na poddaszu, pokój dzienny z aneksem kuchennym oraz pokój z możliwością dowolnej adaptacji na piętrze.
Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej , instalacji wewnętrznej elektrycznej i wod.-kan, c. o. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączone są: bezpłatna zgoda na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby
Rzuty

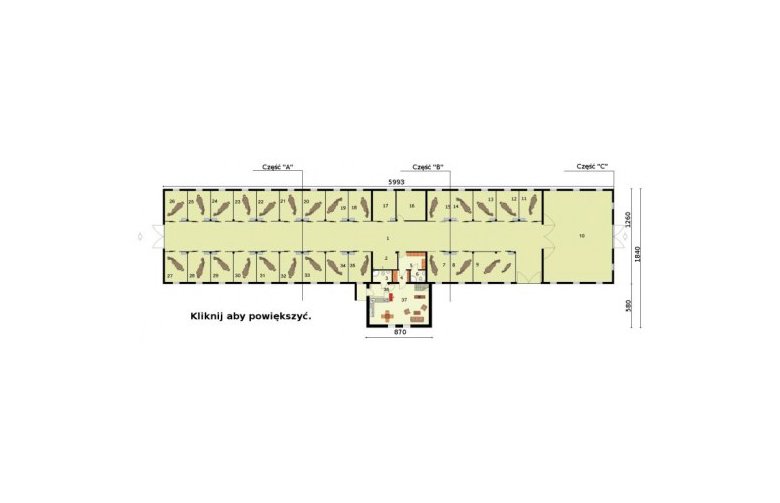

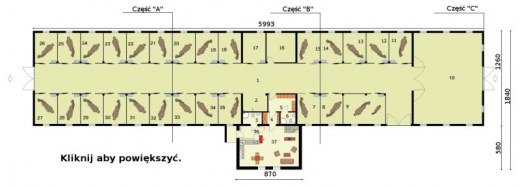

RZUT PRZYZIEMIA
- Myjnia dla koni 7.67 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Komunikacja 3.36 m2
- Komunikacja 201.32 m2
- Łazienka 3.75 m2
- Siodlarnia 7.52 m2
- Łazienka 2.99 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 22.44 m2
- Lążownik 110.11 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Paszarnia 14.92 m2
- Izolatka dla koni 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Wiatrołap 3.87 m2
- Pokój dzienny z aneksem kuchennym 37.32 m2

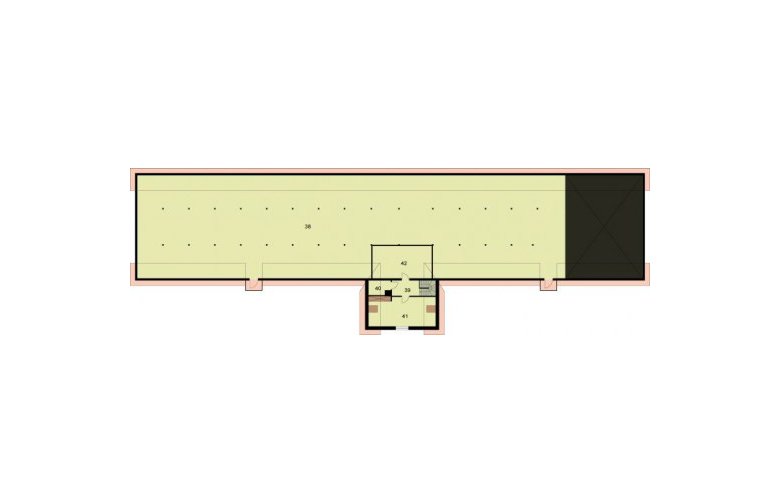

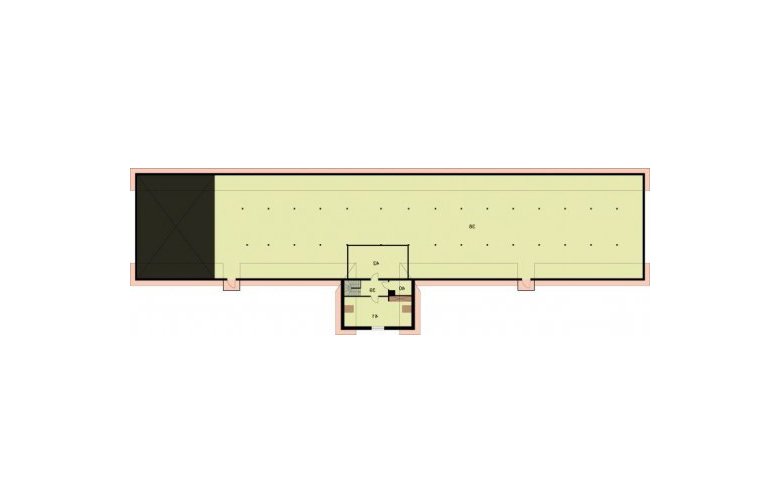

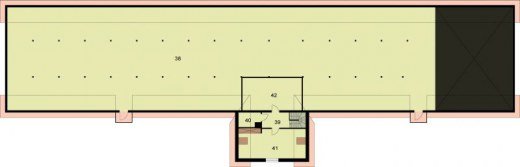

RZUT PODDASZA
- Pokój 18.9 m2
- Poddasze nieużytkowe 385.35 m2
- Komunikacja 4.95 m2
- Pom.pomocnicze 1.94 m2
- Pokój 20.9 m2

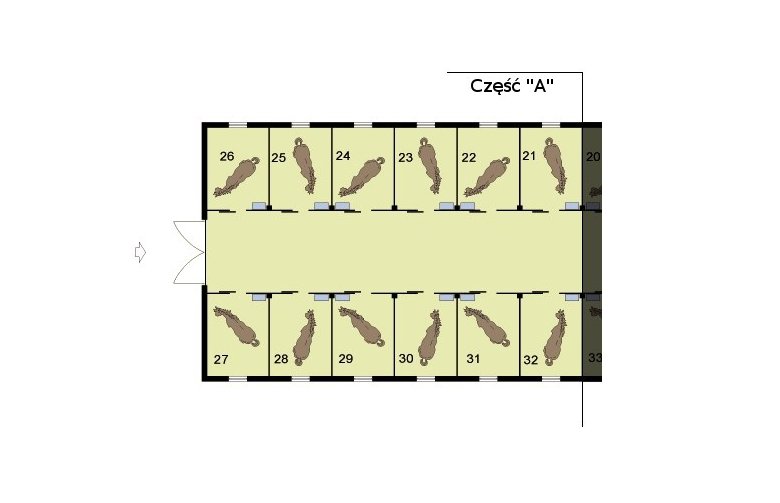

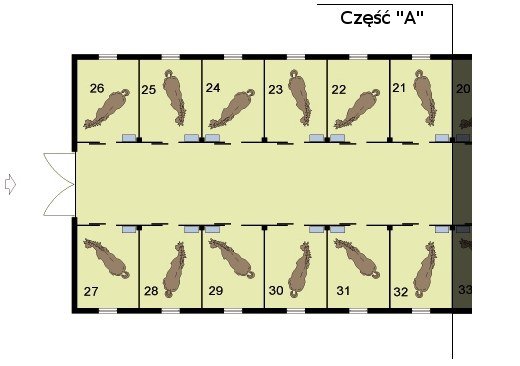

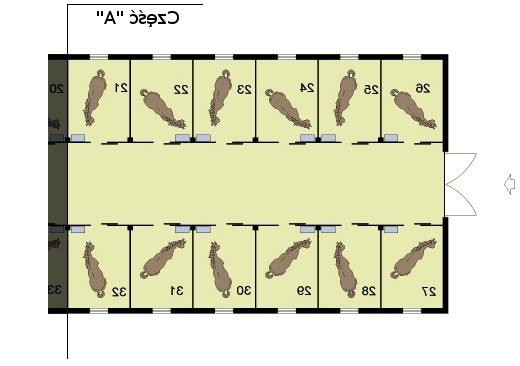

RZUT PRZYZIEMIA CZĘŚĆ A

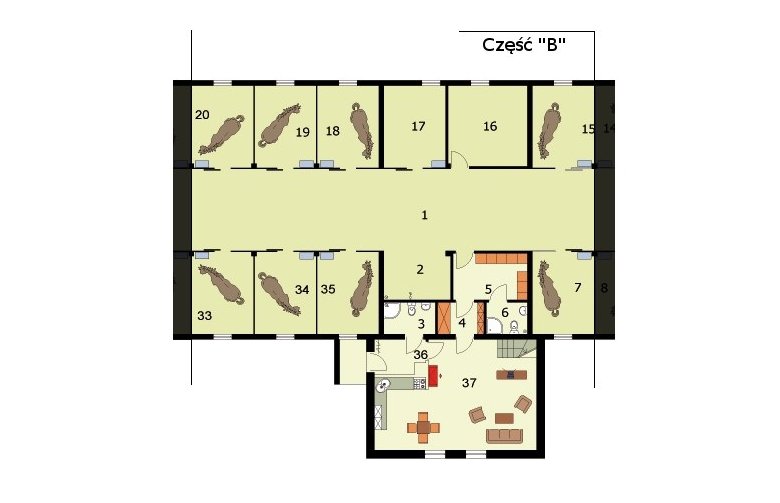

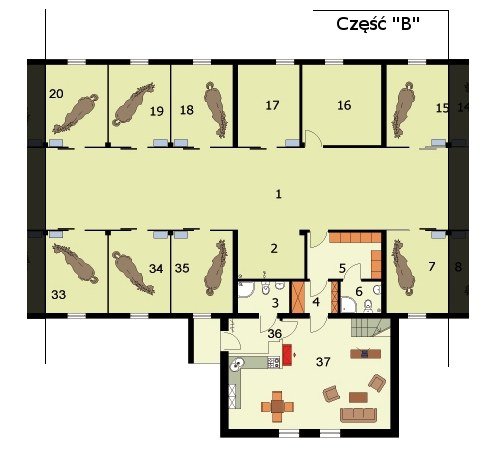

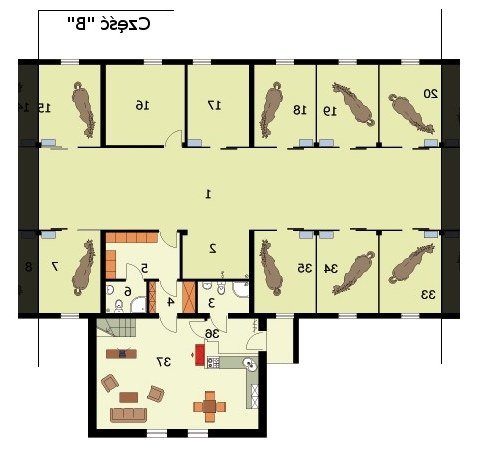

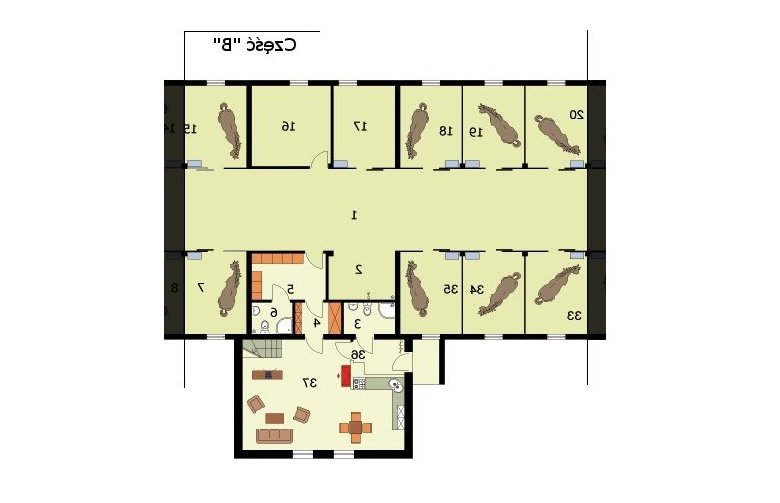

RZUT PRZYZIEMIA CZĘŚĆ B

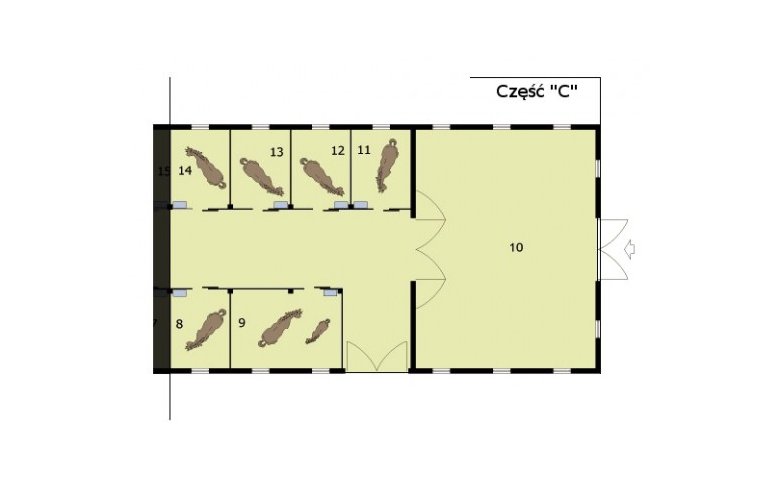

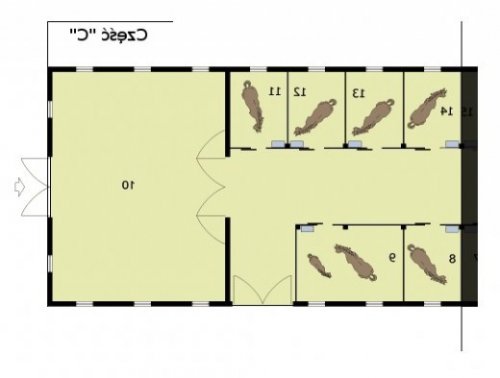

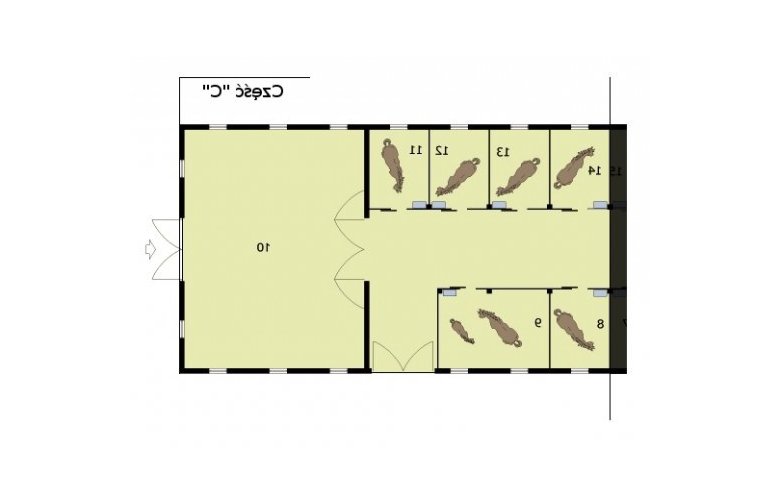

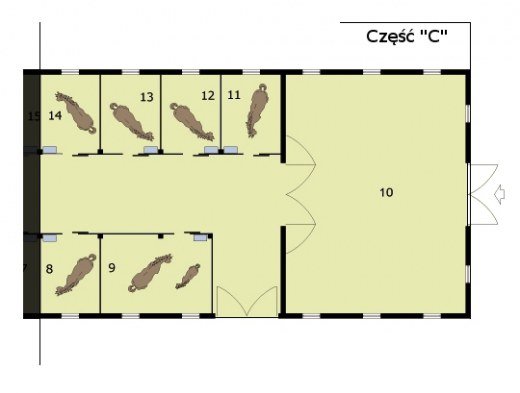

RZUT PRZYZIEMIA CZĘŚĆ C

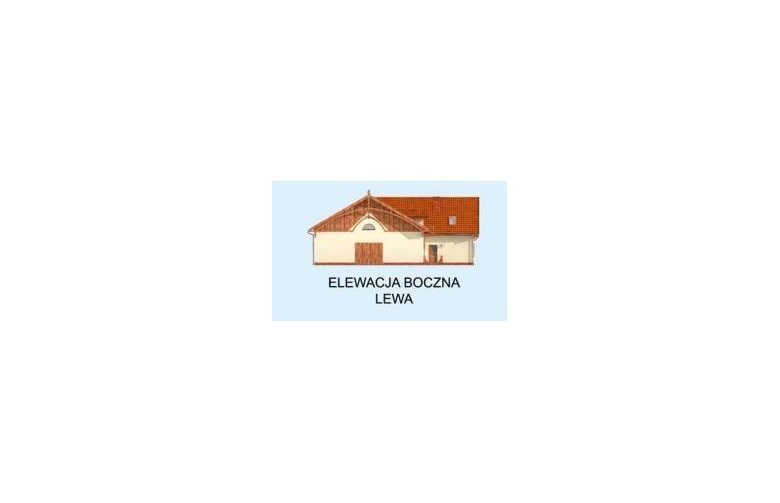

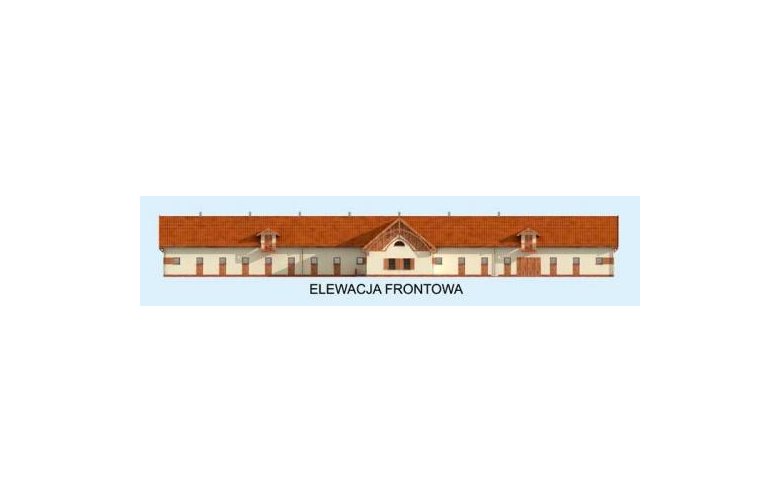

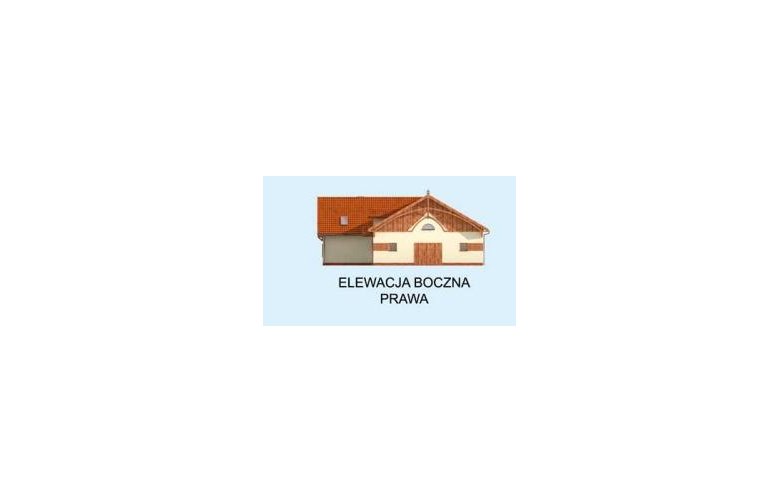

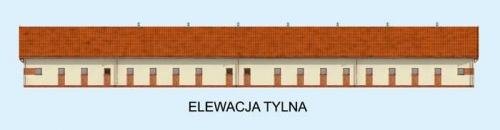

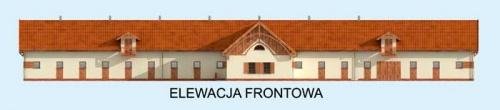

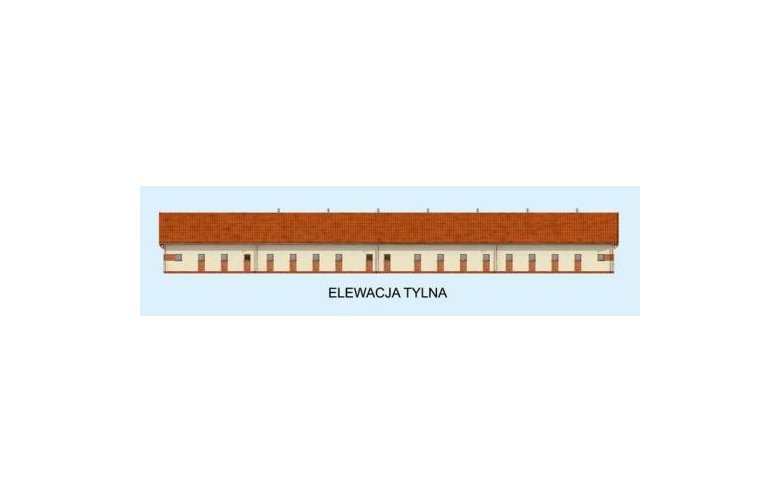

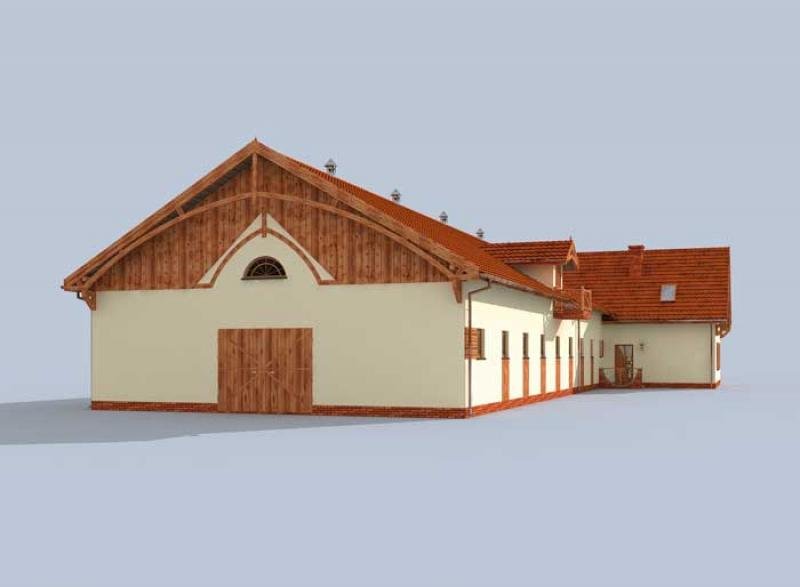

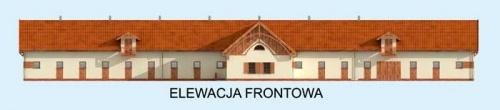

Elewacje
