Projekt budynku gospodarczego S39 Stajnia dla koni - 37 boksów, PG-550
Cena projektu
6 900.00 złDane techniczne
- Powierzchnia użytkowa 1275.84 m²
- Powierzchnia zabudowy 863.56 m²
- Kubatura 5376.00 m³
- Kąt nachylenia dachu 30.00°
- Powierzchnia dachu 1.14 m²
- Wysokość budynku 7.87 m
- Min. wymiary działki 24.20x80.93 m
- Pracownia Pro Arte
Technologia budowy
Opis

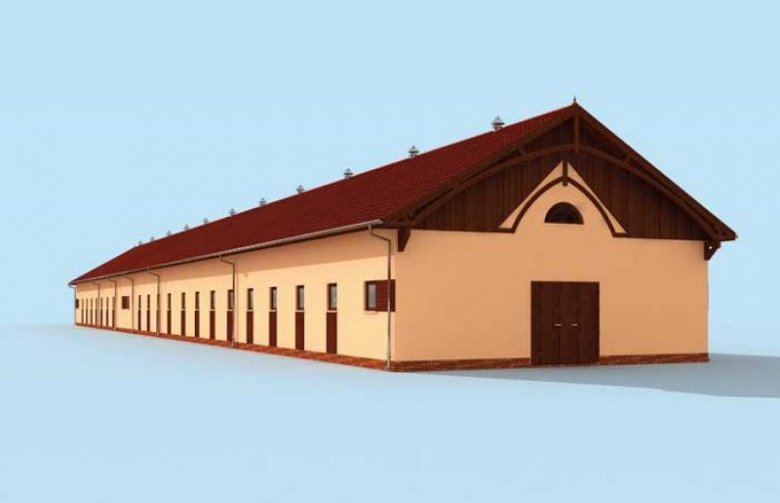

Stajnia S39 – 36 boksów
Ta imponujących rozmiarów stajnia może pomieścić sporą hodowlę koni. Każdy boks wyposażony jest w okno oraz poidło dla zwierzęcia. Przestronna komunikacja dzieli stajnię na połowy prowadząc do drzwi usytuowanych we wschodniej (przejście przez lążownik) i zachodniej stronie stajni. Jest w niej również miejsce na paszarnię, siodlarnię, solarium, izolatkę dla koni, myjnię dla oraz lążownik. W budynku znajduje się łazienka sąsiadująca z siodlarnią. Z tego miejsca można przejść do pomieszczeń o zupełnie innym charakterze. W stajnię wpasowana jest część mieszkalna przeznaczona dla obsługi lub właścicieli.Od południowej strony znajduje się osobne wejście do niej. Pomieszczenia rozkładają się następująco: wiatrołap, dalej - przedpokój, po którego lewej stronie usytuowana jest łazienka, zaś na wprost od komunikacji są schody wiodące na piętro. Na parterze znajdziemy pokój dzienny,w którym będzie można odpocząć i jednocześnie w razie potrzeby być w gotowości do pracy w stajni. Na koniec, warto nadmienić, że przestrzeń na piętrze (część mieszkalna i stajnia) w całości może być zaadaptowana w dowolny sposób.
Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby
Rzuty

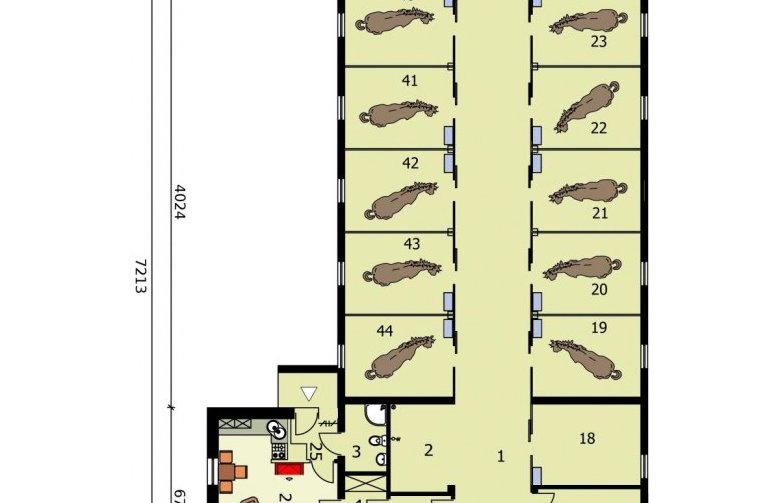

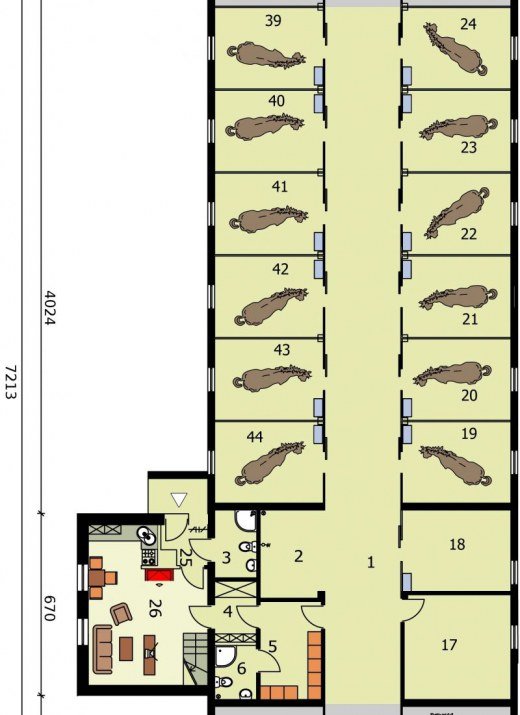

RZUT PARTERU CZ. B
- Boks 12 m2
- Boks 12 m2
- Myjnia dla koni 7.64 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Komunikacja 164.89 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Łazienka 3.88 m2
- Komunikacja 3.47 m2
- Siodlarnia 7.69 m2
- Łazienka 3.1 m2
- Paszarnia 15.15 m2
- Izolatka dla koni 12 m2
- Wiatrołap 2.32 m2
- Pokój dzienny z aneksem kuchennym 22.24 m2
- cz. ABC 785.57 m2

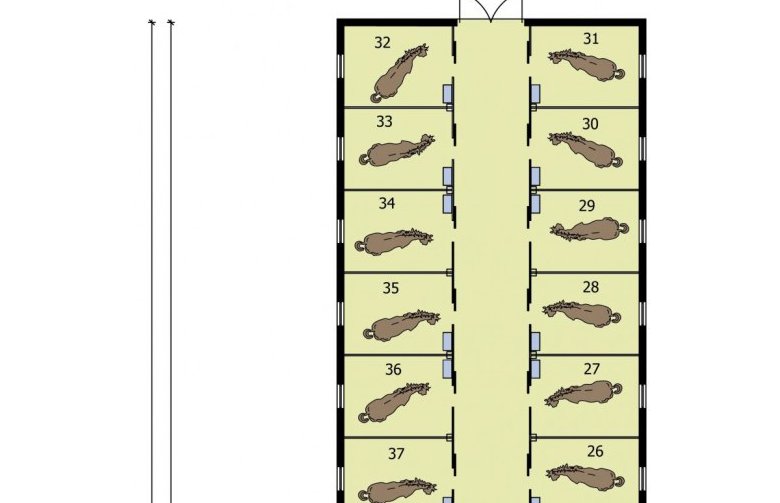

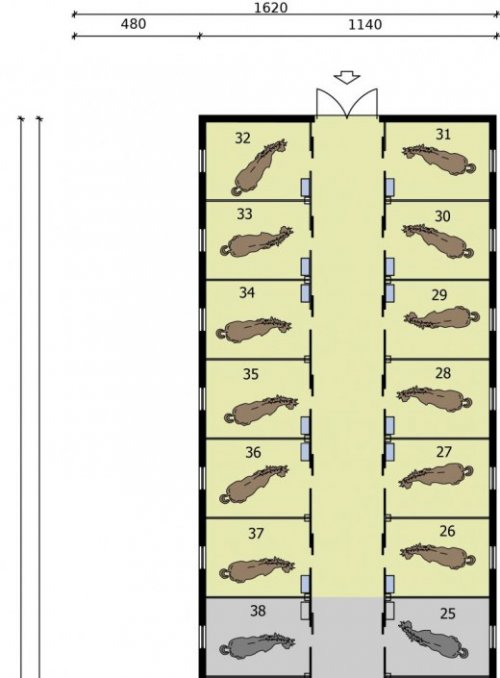

RZUT PARTERU CZ. A
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- cz. ABC 785.57 m2

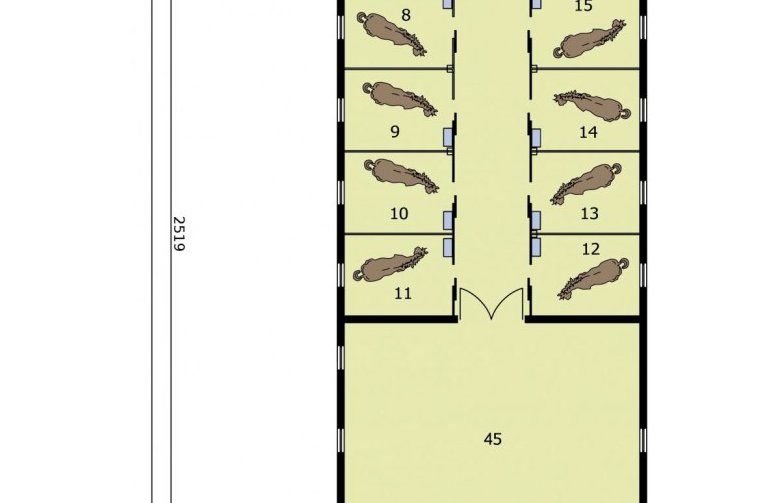

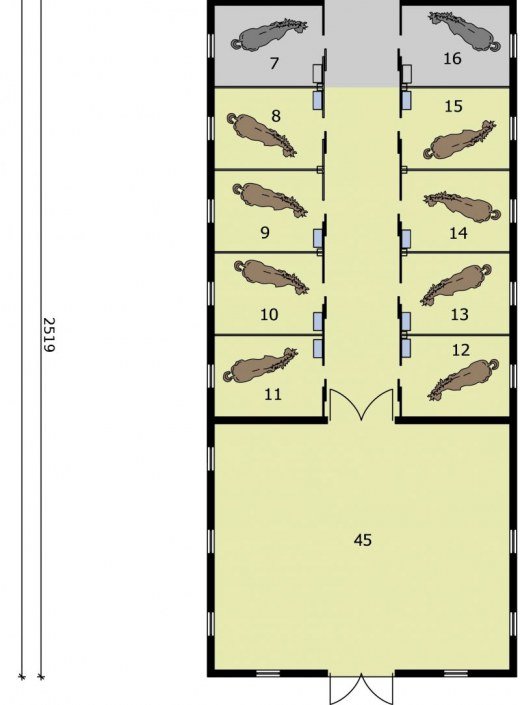

RZUT PARTERU CZ. C
- Lążownik 99.19 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- cz. ABC 785.57 m2

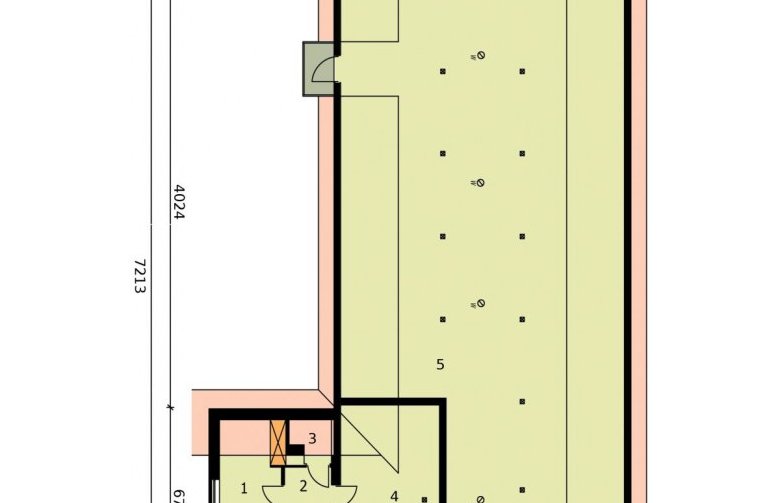

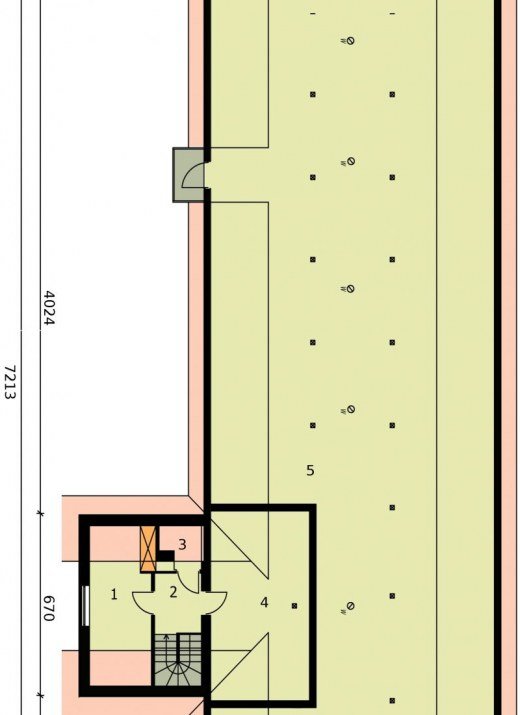

RZUT PODDASZA CZ. B
- Pokój 19.54 m2
- Skład na siano i słomę 156.22 m2
- Komunikcja 5.25 m2
- Pom. pomocnicze 0.14 m2
- Pokój 6.9 m2

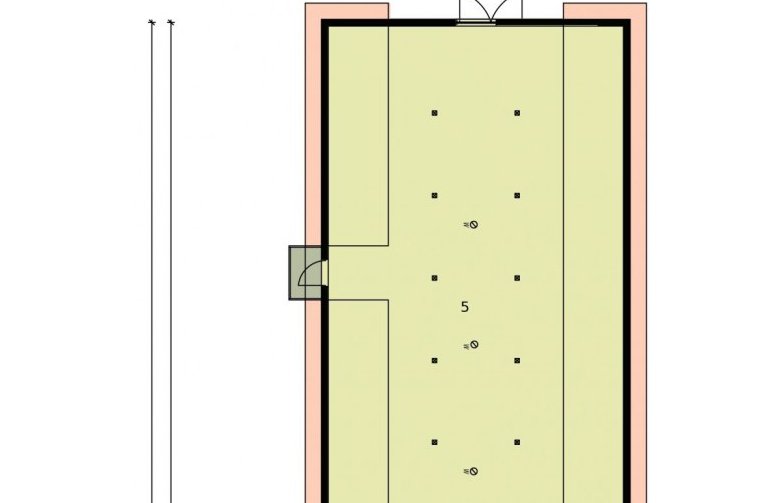

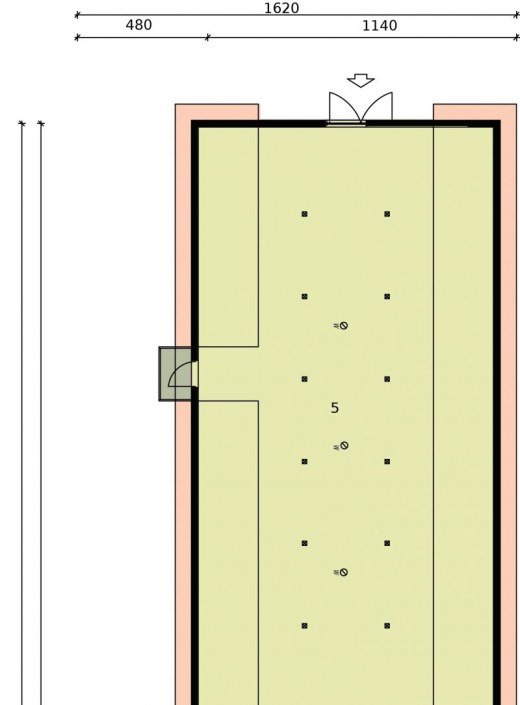

RZUT PODDASZA CZ. A
- Skład na siano i słomę 183.83 m2

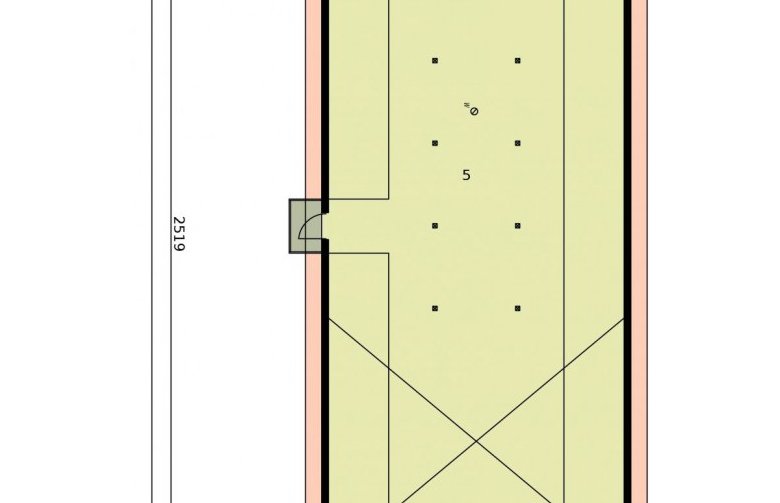

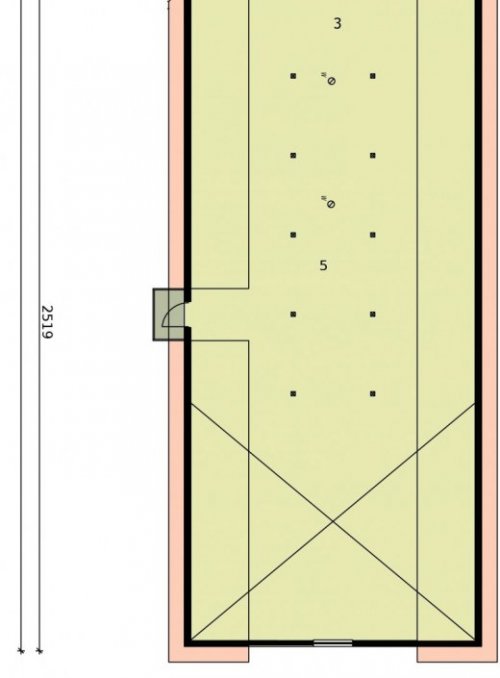

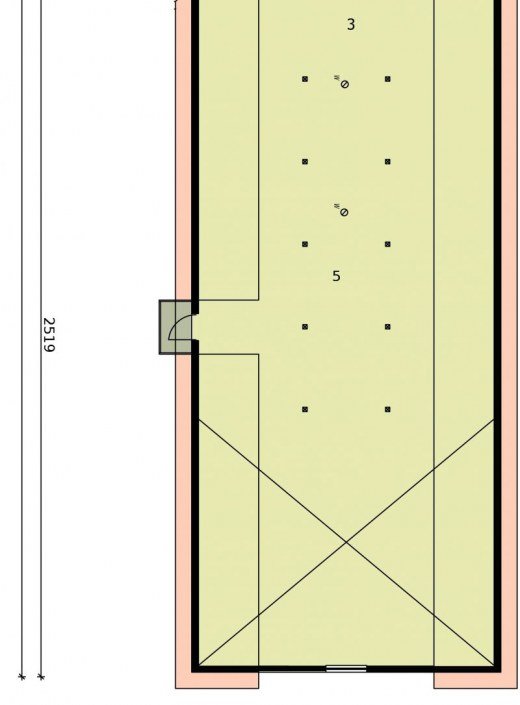

RZUT PODDASZA CZ. C
- Poddasze nieużytkowe 118.39 m2

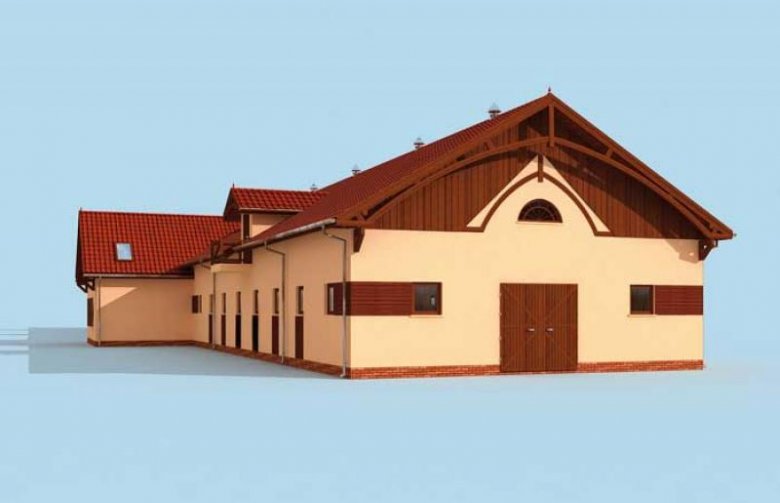

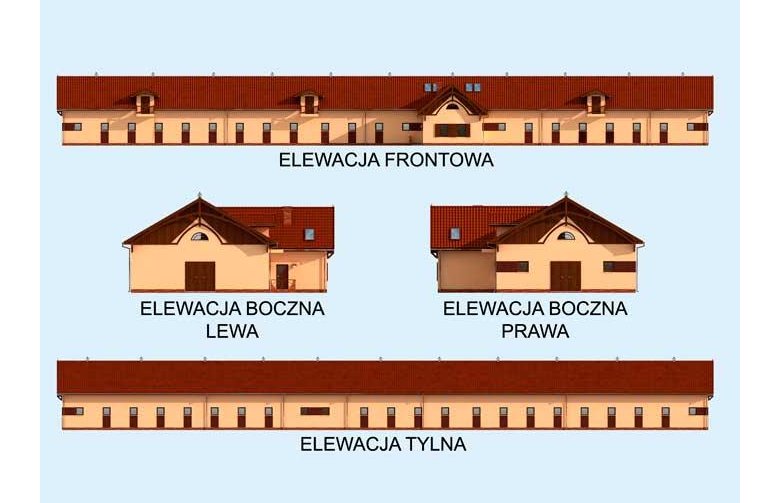

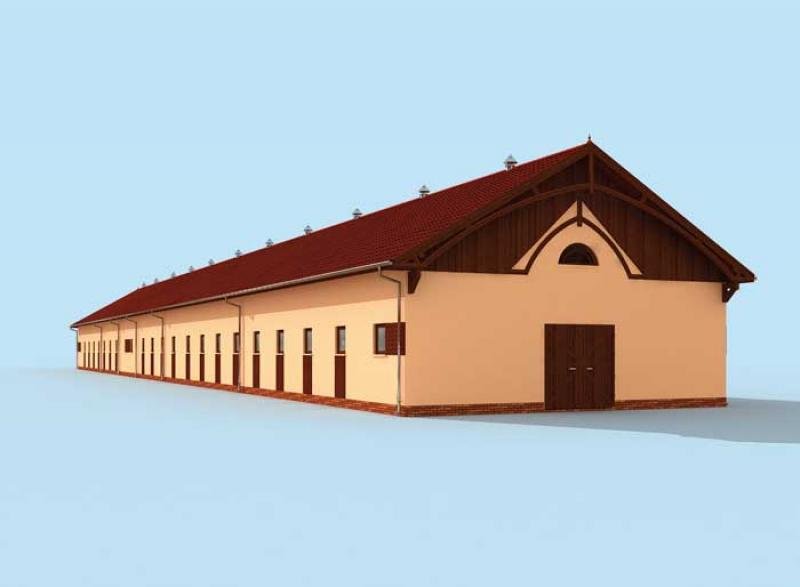

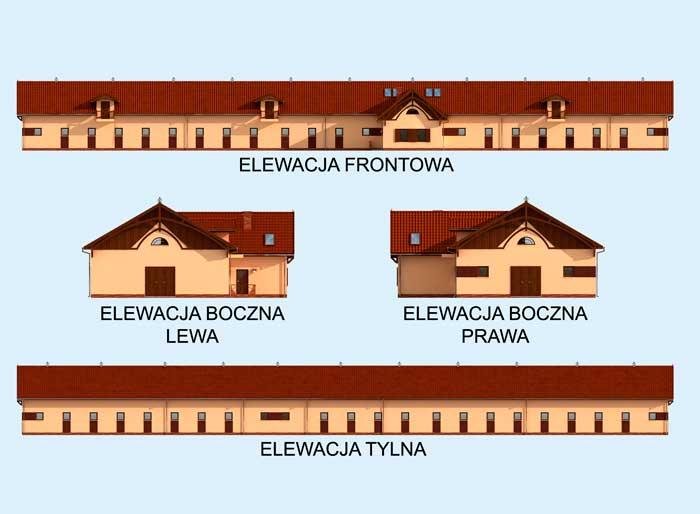

Elewacje
