Projekt budynku gospodarczego S24 Stajnia dla koni - 20 boksów, PG-535
Cena projektu
6 400.00 złDane techniczne
- Powierzchnia użytkowa 574.61 m²
- Powierzchnia zabudowy 621.65 m²
- Kubatura 3282.00 m³
- Kąt nachylenia dachu 30.00°
- Powierzchnia dachu 864.00 m²
- Wysokość budynku 6.95 m
- Min. wymiary działki 19.40x59.71 m
- Pracownia Pro Arte
Technologia budowy
Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.
Opis

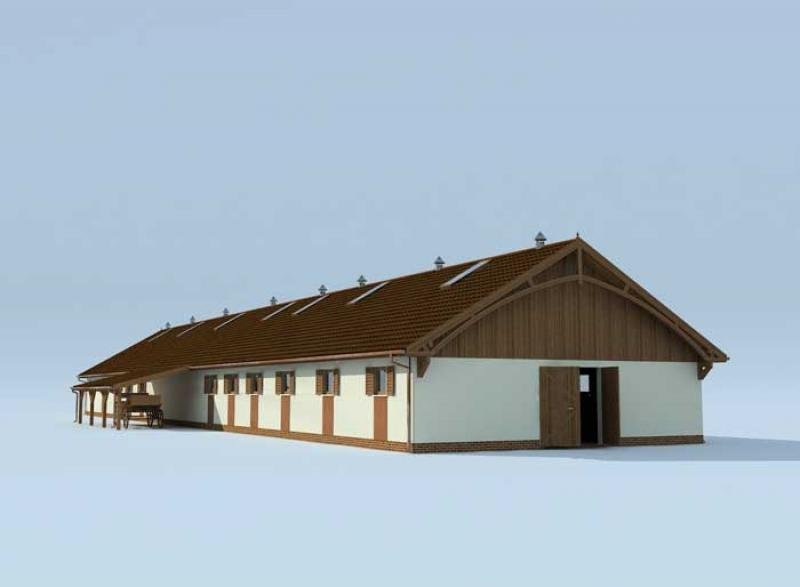

Stajnia dla koni - S24- 20 boksów
Wyjątkowy projekt stajni stworzony dla tych z Państwa, którzy chcą rozwijać swoją hodowlę koni, jednocześnie mając możliwość stałego zamieszkania przy stajni. Jak łatwo się domyślić budynek można podzielić na dwie zasadnicze części, przeznaczoną dla ludzi i dla zwierząt.
Część dla koni podzielono na trzy odcinki, pierwszy to dwanaście ustawionych naprzeciwko siebie boksów, drugi, myjnia dla koni, solarium, siodlarnia, przebieralnia, łazienka oraz dodatkowa komunikacja łącząca stajnię z częścią mieszkalną.
W trzeciej części przeznaczonej dla koni jest osiem boksów o zwiększonej powierzchni, stanowiących dogodne rozwiązanie nawet dla oźrebionej klaczy. Dwa z tych ośmiu boksów posiadają dodatkowe, bezpośrednie wyjścia na zewnątrz. Tuż przy wyjściu ze stajni umieszczono składy słomy i siana.
W odrębnej, aczkolwiek połączonej z pomieszczeniami stajni, części budynku zaprojektowano pomieszczenia przeznaczone wyłącznie dla osób opiekujących się końmi. Jest tutaj niezależna łazienka, pokój dzienny z aneksem kuchennym. Na piętrze znajduje się otwarta sypialnia oraz pomieszczenie pomocnicze.
Projekt stajni dla koni z częścią mieszkalną. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej, wod-kan, c.o. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W łazienkach zastosowano przepływowy podgrzewacz wody umywalkowo-natryskowy. Część mieszkalna, przebieralnia oraz siodlarnia ogrzewana. Czynnik grzewczy z wkładu kominkowego rozprowadzony jest do rozdzielacza i dalej do grzejników.
Rzuty

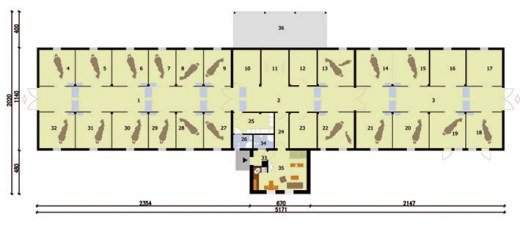

PRZYZIEMIE
- Boks 15.72 m2
- Komunikacja 59.36 m2
- Komunikacja 37.41 m2
- Komunikacja 45.22 m2
- Boks 15.8 m2
- Siodlarnia 11.75 m2
- Komunikacja 5.9 m2
- Przebieralnia 9.7 m2
- Łazienka 2.75 m2
- Boks 12 m2
- Boks 12 m2
- Boks 12 m2
- Boks 16 m2
- Boks 16 m2
- Boks 15.8 m2
- Wiatrołap 2.32 m2
- Łazienka 3.38 m2
- Pokój dzienny z aneksem kuchennym 22.24 m2
- Wiata 41.15 m2
- Boks 16 m2
- Boks 12 m2
- Myjnia dla koni 11.08 m2
- Solarium 12.15 m2
- Paszalnia 11.75 m2
- Boks 16 m2
- Boks 16 m2
- Boks 16 m2
- Boks 16 m2
- Boks 16 m2
- Boks 12 m2
- Boks 12 m2
- Skład gospodarczy 15.69 m2
- Skład gospodarczy 15.72 m2
- Boks 15.72 m2
- Boks 16 m2
- Boks 16 m2

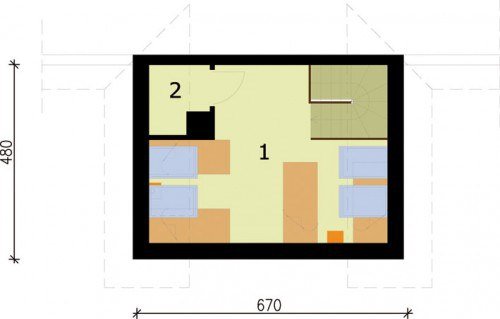

PODDASZE
- Pom. pomocnicze 0.34 m2
- Sypialnia z komunikacją 12.81 m2

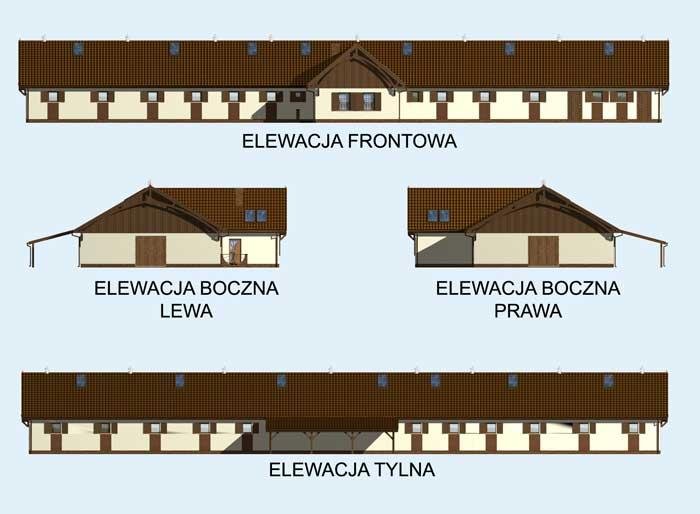

Elewacje
