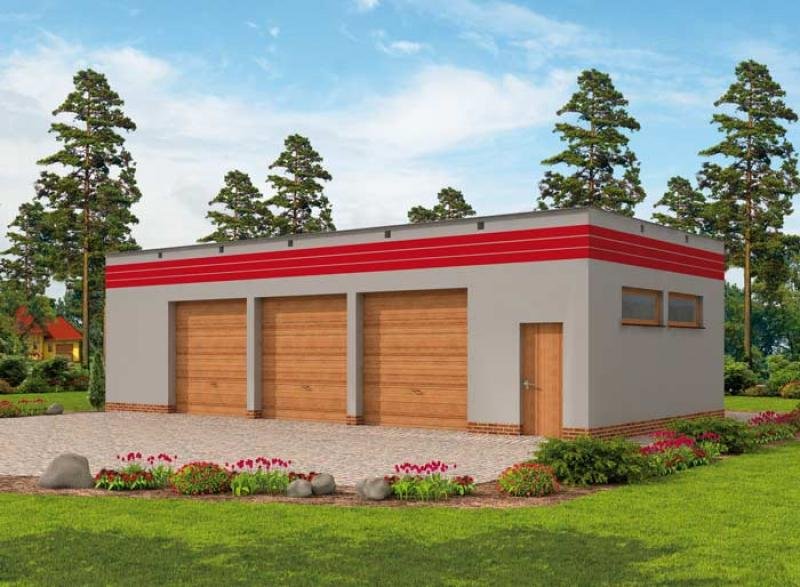

Projekt budynku gospodarczego G270 garaż trzystanowiskowy, PG-1367

Dane techniczne

• Powierzchnia użytkowa 87.75 m²
• Powierzchnia zabudowy 98.00 m²
• Kubatura 462.00 m³
• Kąt nachylenia dachu 3.00°
• Powierzchnia dachu 97.00 m²
• Wysokość budynku 4.19 m
• Min. wymiary działki 21.00x14.00 m
• Garaż 87.75 m²
• Pracownia Pro Arte

Technologia budowy

Technologia tradycyjna :
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,14m
- dach jednospadowy 3°
- więźba dachowa drewniana o konstrukcji krokwiowej
- pokrycie dachu - papa na deskowaniu pełnym
- wymiar bram garażowych 3x 2,8mx2,8m

Technologia szkieletowa
- ściany zewnętrzne frontowa i tylna: słupki 10x25 rozstawione max. co 60cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą gipsowo-włóknową, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 25cm.
- ściany zewnętrzne szczytowea: słupki 5x15 rozstawione max. co 60cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą gipsowo-włóknową, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- wysokość budynku 4,56m.
- dach płaski 3°
- więźba dachowa drewniana, układ krokwiowy.
- pokrycie dachowe : papa na deskowaniu pełnym.

Stal: 574.19 m2

Opis

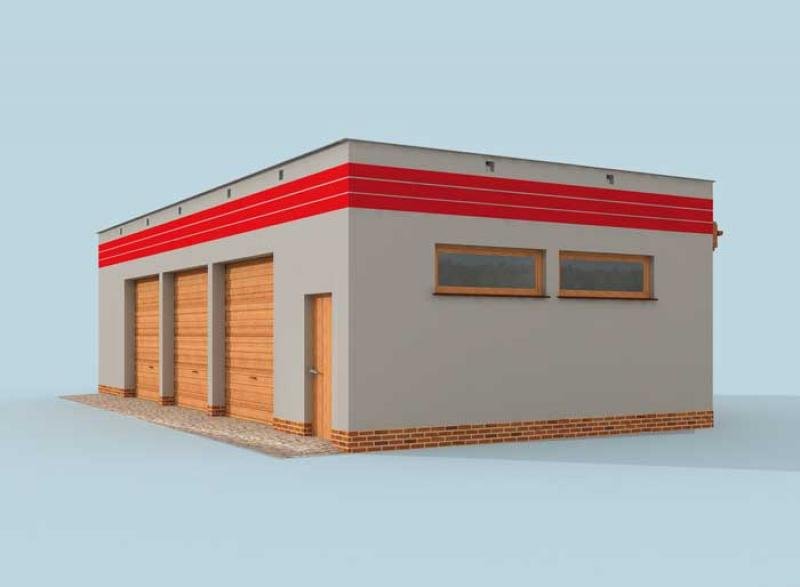

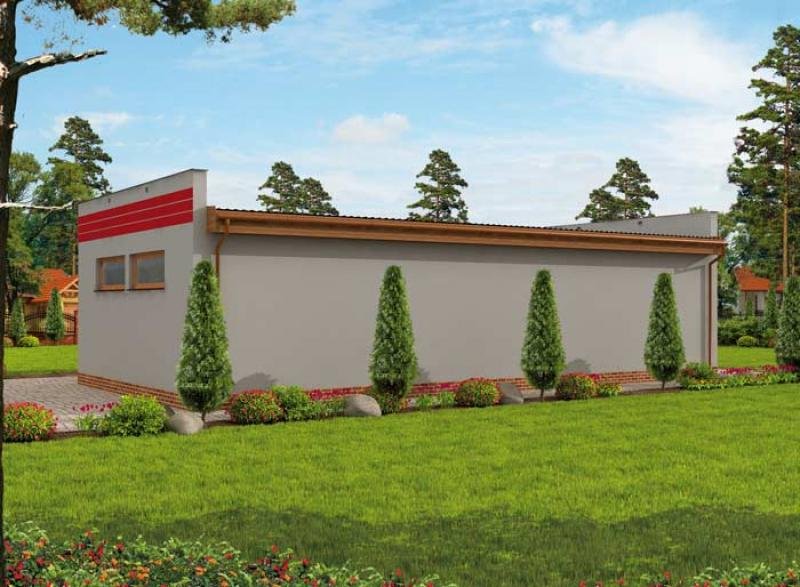

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
